Test des films dans un bain à ultrasons – Vérification fiable du fonctionnement et de la cavitation

Avec le Test de film le fonctionnement d'un bain à ultrasons peut être vérifié de manière simple et claire. Une feuille d'aluminium permet alors de visualiser l'intensité et la répartition de la cavitation dans la cuve vibrante.

Réalisé régulièrement dans des conditions comparables, le test à la feuille permet de détecter précocement les modifications de l'effet ultrasonique et d'évaluer le bon fonctionnement du bain à ultrasons.

Vos avantages en un coup d'œil :

Contrôle simple du bon fonctionnement du bain à ultrasons
Évaluer visuellement la cavitation
Comparer les résultats des tests entre eux
Documenter le contrôle de manière traçable
Cadres d'essai pour films adaptés à différentes tailles de bacs

Qu'est-ce qu'un test sur film ?

Le Le test de la feuille est une méthode permettant de vérifier le bon fonctionnement d'un bain à ultrasons conformément à la norme CEI TR 60886.. Il sert à rendre visibles l'intensité et la répartition de la cavitation à l'intérieur de la cuve vibrante.

Pour ce faire, une fine feuille d'aluminium est tendue sur un cadre d'essai et placée dans le bain à ultrasons préparé. Pendant l'exposition aux ultrasons, les phénomènes de cavitation générés par les ultrasons agissent sur la feuille. Il en résulte des perforations et des trous visibles.

Le profil de perforation ainsi obtenu fournit des informations sur la répartition de la cavitation au sein de la zone testée.

Que permet de vérifier le test de la feuille ?

Le test de la feuille aide à évaluer,

Le test à film est donc particulièrement adapté au contrôle régulier du fonctionnement et des processus des bains à ultrasons.

Pourquoi faut-il contrôler régulièrement un bain à ultrasons à l'aide d'un test à feuille ?

L'efficacité de nettoyage d'un bain à ultrasons dépend en grande partie de la Cavitation déterminé. Il n'est toutefois pas possible de déterminer de manière fiable, sans le test du film, si ce liquide se répartit à l'intérieur du bac oscillant et, le cas échéant, de quelle manière.

Le test avec le film rend l'effet visible.

BANDELIN recommande de procéder à un contrôle avant la première utilisation, puis à intervalles réguliers, par exemple tous les trimestres. La fréquence des contrôles effectivement nécessaire dépend de l'utilisation prévue et relève de la responsabilité de l'exploitant.

1. Vérifier le bon fonctionnement

La perforation de la feuille d'aluminium montre que la cavitation agit sur la surface d'essai.

2. Comparer les résultats

Si les conditions de test restent constantes, les tests récents sur film peuvent être comparés aux résultats antérieurs.

3. Identifier les changements

Des écarts significatifs dans le profil de perforation peuvent justifier un examen plus approfondi des conditions d'exploitation ou de l'appareil à ultrasons.

4. Consigner les résultats du contrôle

La date du test, l'appareil utilisé et le résultat peuvent être consignés et archivés en vue de comparaisons ultérieures.

Effectuer un test de film : étape par étape

Afin que les résultats des différents tests effectués sur des films restent comparables entre eux, il convient, dans la mesure du possible, de toujours réaliser les essais dans les mêmes conditions.

Le processus valide, étape par étape :

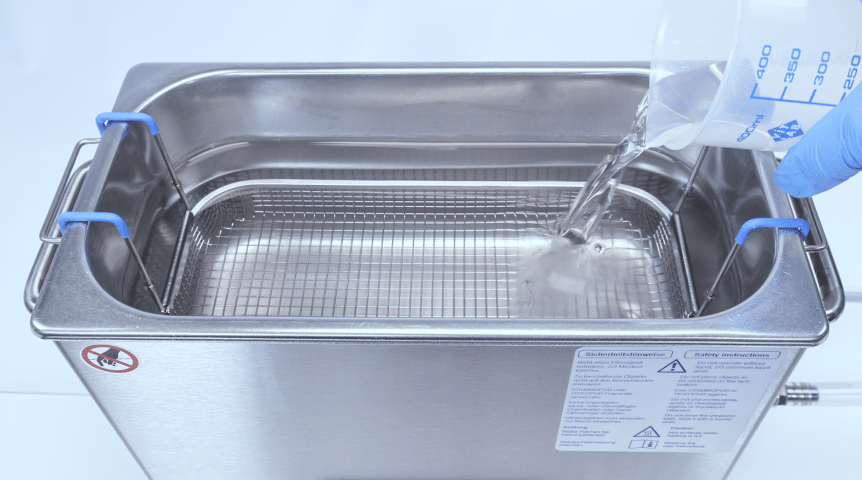

1.Remplir le bain à ultrasons

Remplissez le bac vibrant d'eau jusqu'au repère de niveau prévu et ajoutez-y un produit à ultrasons adapté, en respectant le dosage indiqué par le fabricant.

2.Dégazer le liquide de sonification

Avant l'essai, dégagez les gaz du liquide de traitement par ultrasons fraîchement préparé, conformément au mode d'emploi du bain à ultrasons.

3.Tendre une feuille d'aluminium

Tendez la feuille d'aluminium (film alimentaire d'une épaisseur comprise entre 10 μm et 25 μm) sur le cadre d'essai. Selon la taille du bac, il se peut que le cadre dépasse. Il suffit de tendre la partie du cadre d'essai qui sera recouverte par le liquide d'excitation.

>> Produits BANDELIN adaptés

4.Positionner le cadre de test de film

Placez le cadre d'essai recouvert d'un film au centre, en diagonale, dans la cuve oscillante.

Si nécessaire, maintenez-le en place.

5.Diffuser du son sur un film plastique

Mettez l'appareil à ultrasons en marche et appliquez les ultrasons sur le film jusqu'à ce qu'une perforation ou un trou apparaisse.

À titre indicatif, la feuille doit mesurer au moins une minute soumis à des ultrasons. Dans le cas de films plus résistants, plus épais ou enduits, une durée d’exposition aux ultrasons plus longue, pouvant aller jusqu’à environ trois minutes peut s'avérer nécessaire.

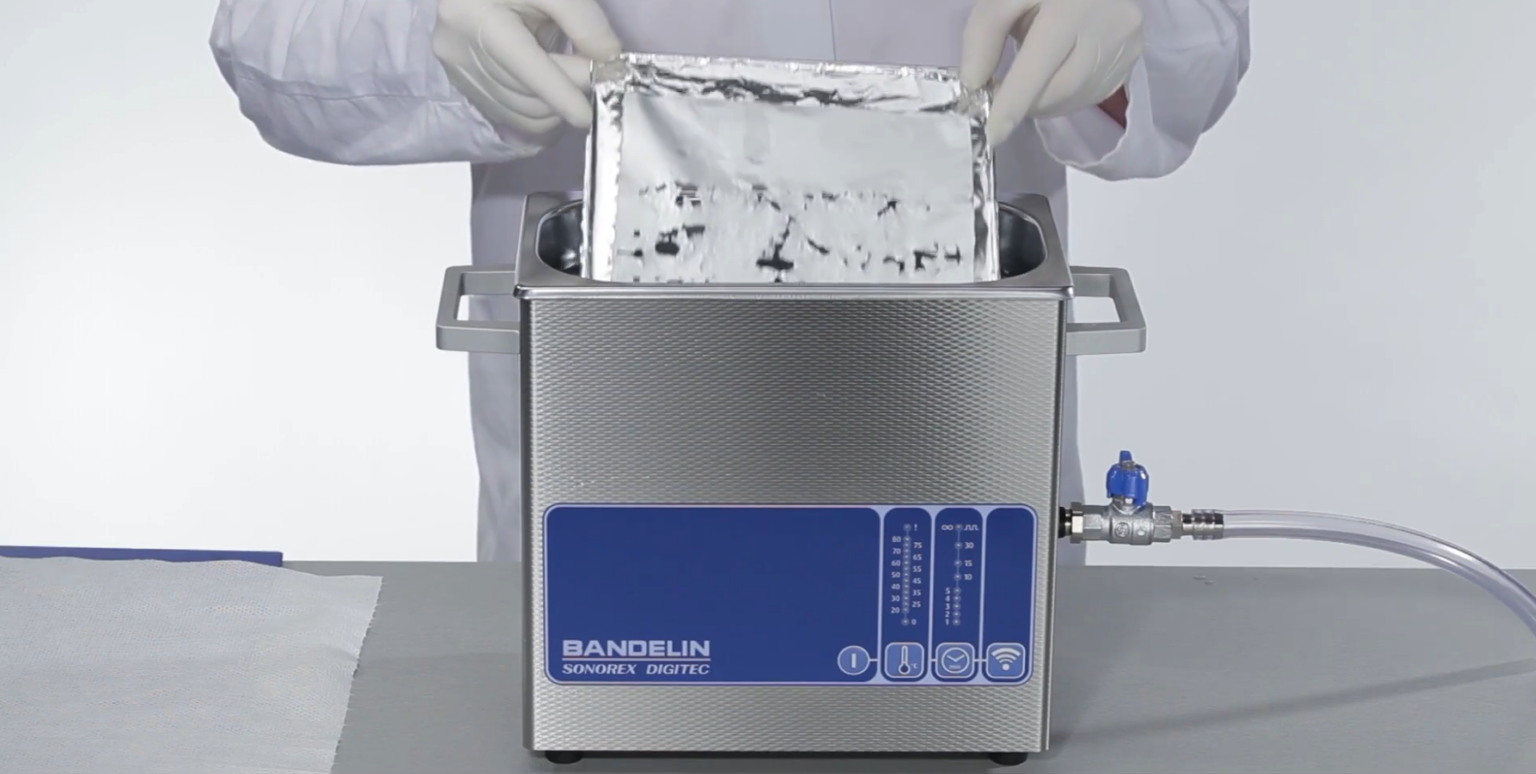

6.Retirer le film

Éteignez l'appareil à ultrasons, retirez le cadre de test de la cuve, puis retirez délicatement la feuille d'aluminium.

Laissez sécher le film.

7.Évaluer le résultat

Une fois le test de la feuille terminé avec succès, une perforation clairement visible devrait apparaître sur la feuille d'aluminium.

Si la perforation attendue ne se produit pas, il convient dans un premier temps de vérifier les conditions du test. Si cela ne permet pas d'en déterminer la cause, il est recommandé de procéder à un contrôle technique de l'appareil à ultrasons.

8.Consigner les résultats du test de la pellicule

Indiquez et consignez le résultat, par exemple avec :

Date du test
Appareil ou numéro de série
film utilisé
Durée de diffusion sonore
Conditions d'essai
Résultats ou anomalies

La feuille de test peut également être photographiée, numérisée ou archivée.

9.Nettoyer le bac oscillant

Après le test du film, rincez soigneusement la cuve vibrante afin qu'aucune particule d'aluminium détachée ne reste dans la cuve.

Quels sont les éléments importants à prendre en compte lors du test du film ?

Un seul test sur film permet de déterminer l'état actuel pendant l'essai. Cette méthode s'avère toutefois particulièrement pertinente lorsqu'il est possible de comparer plusieurs essais réalisés dans des conditions aussi identiques que possible.

Pour garantir la reproductibilité des tests sur film, il convient donc notamment de maintenir constants et de consigner les paramètres suivants :

✓ Niveau de remplissage de la cuve oscillante
✓ Température du liquide de sonication
✓ Durée du dégazage
✓ Position du cadre de test du film
✓ Type et épaisseur de la feuille d'aluminium
✓ Durée de diffusion sonore
✓ Type et concentration du produit de contraste échographique

Phrase à retenir :
Il n'est pas nécessaire que deux lames aient exactement le même aspect : l'essentiel est que les tests soient réalisés dans des conditions comparables et que les variations dans les résultats puissent être détectées.

Interpréter le test sur film : que révèle le profil de perforation ?

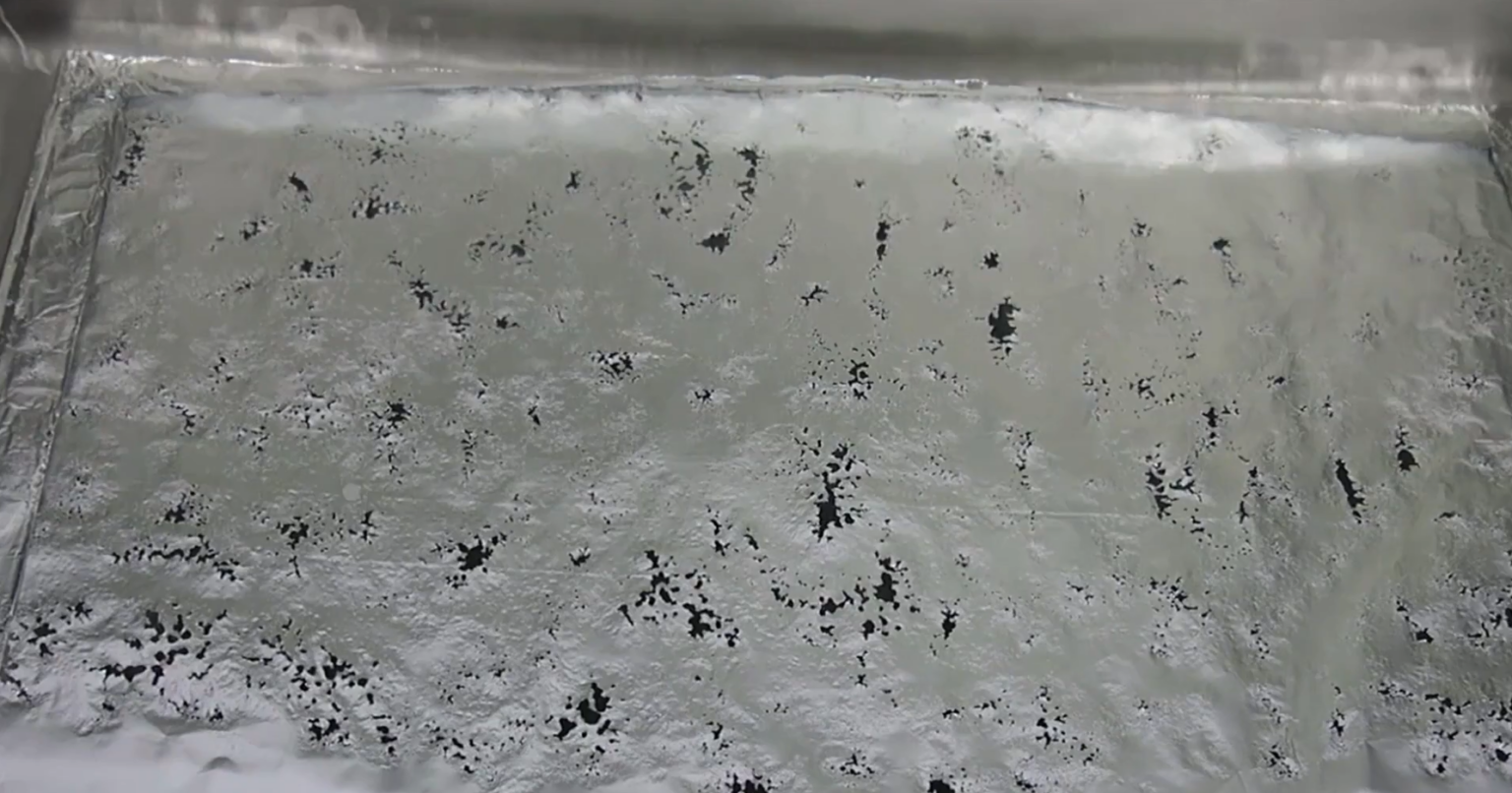

Lors de l'exposition aux ultrasons, la cavitation agit sur la feuille d'aluminium tendue et produit des perforations caractéristiques.

Lors d'essais répétés dans les mêmes conditions, les zones perforées doivent être examinées en ce qui concerne Superficie et répartition à peu près comparables . En revanche, il ne faut pas s'attendre à ce que la structure des trous coïncide parfaitement.

Résultat homogène ou comparable

Le profil de perforation correspond dans une large mesure, en termes d'étendue et de répartition, aux résultats de référence obtenus jusqu'à présent.

Résultat nettement différent

Si le profil de perforation actuel diffère nettement de celui des essais précédents, il convient tout d'abord de vérifier l'ensemble des conditions d'essai.

Perforation insuffisante

Si, malgré un contrôle effectué correctement, aucune perforation n'est détectée, il convient de procéder à une vérification technique du bain à ultrasons.

Consigner les résultats des tests sur film et comparer ces résultats sur le long terme

Une documentation claire facilite le contrôle régulier du bon fonctionnement du bain à ultrasons.

Outre les paramètres d'essai, il convient notamment de prendre en compte le Date du test et numéro de série du bain à ultrasons être consignées.

La feuille d'aluminium utilisée peut ensuite être conservée ou archivée sous forme numérique, par exemple sous forme de scan ou de photo. Cela permet de comparer plus facilement les résultats actuels avec ceux des tests antérieurs réalisés sur ces feuilles.

Fiche de documentation sur les tests sur film BANDELIN

La fiche de documentation BANDELIN permet de consigner de manière structurée les principales conditions d'essai et les résultats.

Les produits adaptés à chaque utilisation

FAQ - Test du film

Qu'est-ce qu'un test sur film ?

Le test de la feuille d'aluminium est une méthode simple permettant de vérifier le bon fonctionnement d'un bain à ultrasons. Une feuille d'aluminium tendue est soumise à des ultrasons et perforée par la cavitation qui en résulte. Cela permet de visualiser l'intensité et la répartition de l'effet de cavitation.

À quelle fréquence faut-il effectuer un test de film ?

BANDELIN recommande d'effectuer un test du film avant la première utilisation, puis à intervalles réguliers, par exemple tous les trimestres. La fréquence exacte des contrôles dépend de l'utilisation et est déterminée par l'exploitant.

Quel film utilise-t-on pour un test de film ?

Pour le test de film, il est possible d'utiliser une feuille d'aluminium adaptée. BANDELIN indique que l'épaisseur des feuilles d'aluminium disponibles dans le commerce est comprise entre environ 10 et 25 µm. Des découpes de film prêtes à l'emploi sont également disponibles pour différents cadres de test de film.

Combien de temps dure un test de film ?

L'exposition aux ultrasons proprement dite dure généralement au moins une minute, ou jusqu'à ce qu'une perforation ou un trou visible apparaisse. Pour les films plus résistants, une durée d'exposition plus longue peut être nécessaire.

À quoi ressemble un test de film réussi ?

Après l'exposition aux ultrasons, la feuille d'aluminium doit présenter des perforations bien visibles. Lors de tests répétés dans les mêmes conditions, l'étendue et la répartition des zones perforées doivent être à peu près comparables.

Les résultats des deux tests sur film doivent-ils être identiques ?

Non. Les images des perforations ne doivent pas nécessairement être identiques. L'essentiel est que les conditions d'essai soient comparables et que l'étendue ainsi que la répartition des zones perforées ne présentent pas de changements notables.

Pourquoi faut-il dégazer le bain à ultrasons avant le test du film ?

Les gaz dissous dans un liquide de cavitation fraîchement préparé peuvent influencer la formation de la cavitation. C'est pourquoi le liquide doit être dégazé avant le test sur film, conformément au mode d'emploi.

Que faire si le film ne se perfore pas ?

Vérifiez tout d'abord les conditions d'essai telles que le niveau de remplissage, le dégazage, le positionnement, le film, la durée d'exposition aux ultrasons et la pièce à traiter par ultrasons. Si la perforation attendue ne se produit toujours pas, il convient de vérifier l'appareil à ultrasons.

Comment peut-on consigner les résultats d'un test sur film ?

Outre la date du test, l'appareil ou le numéro de série et les conditions d'essai, le film utilisé peut lui-même être archivé. Il est également possible de le photographier ou de le numériser. La fiche de documentation des tests sur film BANDELIN permet une documentation structurée.
